Организация надежной и безопасной системы электропроводки в зданиях любого назначения требует использования качественных кабельных трасс. Кабель-каналы металлические остаются одним из самых надежных и долговечных решений для прокладки силовых и слаботочных линий. По сравнению с пластиковыми аналогами, стальные короба обеспечивают повышенную механическую прочность, пожарную безопасность и электромагнитную совместимость, что особенно важно для промышленных объектов, общественных зданий и серверных помещений.
Современный рынок предлагает широкий ассортимент металлических кабель-каналов: от легких перфорированных лотков до тяжелых герметичных коробов для взрывоопасных зон. Выбор оптимального типа и размера определяется условиями эксплуатации, типом кабеля и требованиями нормативной документации. Рассмотрим все ключевые аспекты выбора и монтажа металлических кабель-каналов, чтобы помочь вам принять правильное решение.
Виды металлических кабель-каналов и их конструкция
Металлические кабель-каналы классифицируются по форме поперечного сечения, способу изготовления и типу защитного покрытия. Наиболее распространены следующие виды: кабельные лотки (перфорированные и сплошные) для прокладки большого количества кабелей в производственных цехах и на открытых площадках; кабельные короба (прямоугольного сечения с крышкой) для открытой прокладки по стенам и потолкам; кабельные трубы (металлорукава) для защиты отдельных линий в условиях повышенной опасности механических повреждений.

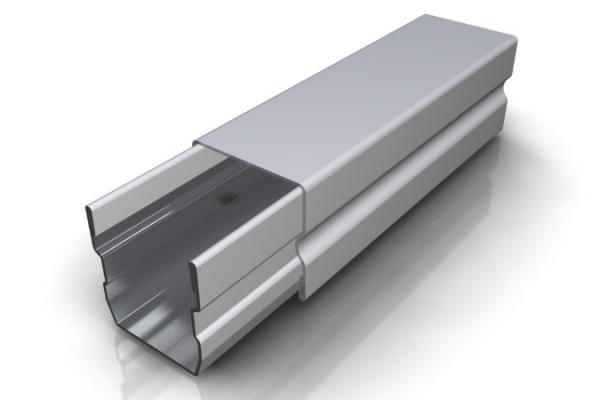

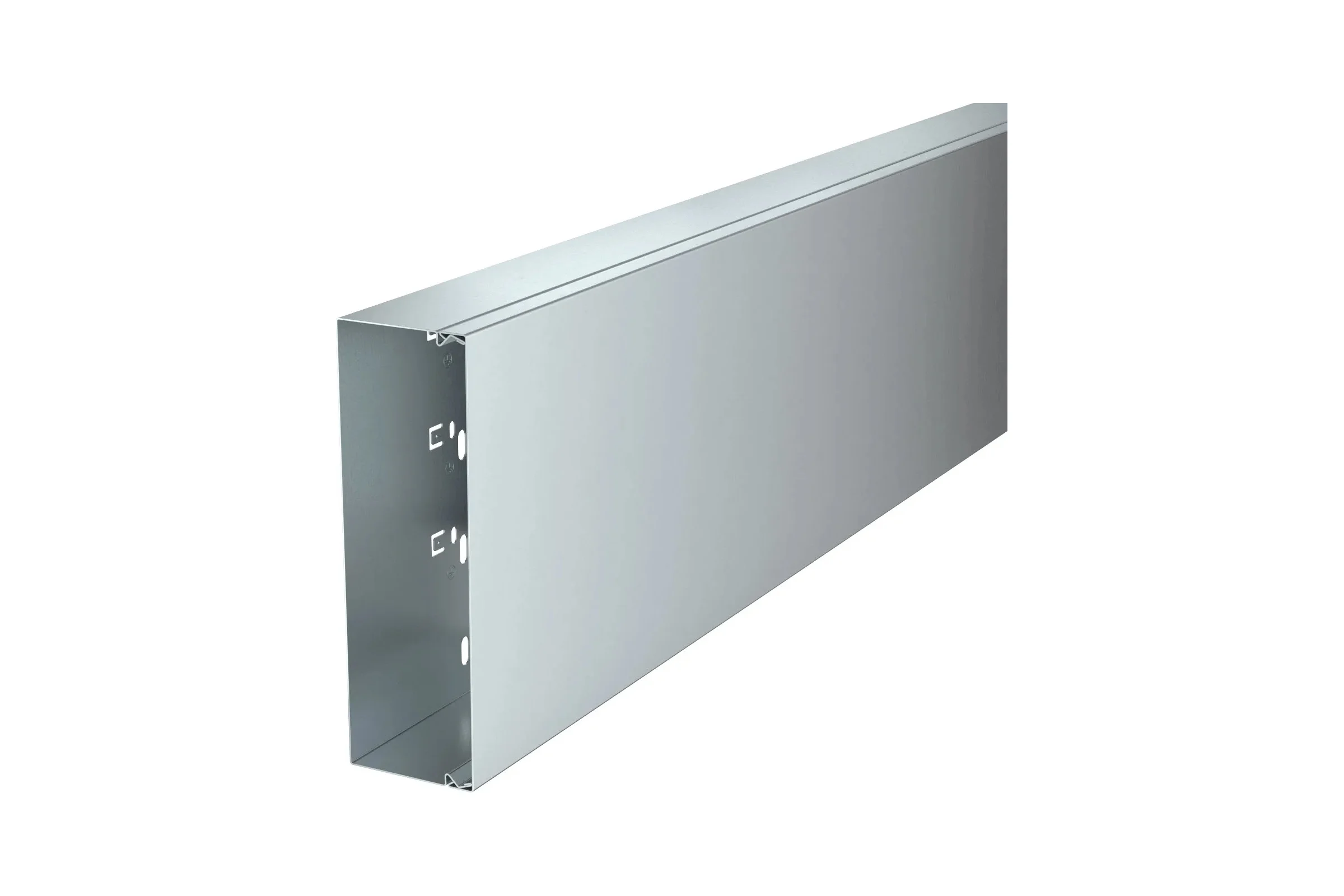

Конструкция металлического кабель-канала включает в себя основание (дно), боковые стенки и крышку. Перфорированные лотки имеют отверстия для облегчения конструкции и лучшего теплоотвода от кабелей. Сплошные короба с герметичными крышками обеспечивают защиту от пыли и влаги до степени IP 66 и используются в сложных условиях эксплуатации. Соединение отдельных секций кабель-канала производится с помощью соединительных элементов, угловых поворотов и тройников, которые поставляются в комплекте с основными элементами.
Типы защитных покрытий для металлических кабель-каналов
Долговечность металлического кабель-канала во многом зависит от типа защитного покрытия. Самые распространенные варианты: горячее цинкование (оцинковка в горячем расплаве цинка) — наиболее стойкое покрытие для агрессивных сред и наружного применения; электролитическое цинкование — тонкое покрытие для внутренних сухих помещений; порошковая окраска — декоративное и защитное покрытие для офисных и жилых помещений; а также оцинковка с последующей полимерной окраской для максимальной защиты.
Нержавеющая сталь (марки AISI 304 или AISI 316) используется для пищевых производств, фармацевтических предприятий и зон с высокой влажностью или химически агрессивной средой. Этот вариант самый дорогой, но обеспечивает беспрецедентную коррозионную стойкость и санитарную чистоту. При выборе покрытия следует учитывать условия эксплуатации, бюджет и требования нормативных документов.
Критерии выбора металлических кабель-каналов
Главный параметр при выборе металлического кабель-канала — это его несущая способность, то есть максимальный вес кабелей, который он может выдержать при заданной длине пролета между опорами. Этот параметр зависит от толщины металла (от 0,5 до 3 мм), высоты боковых стенок и ширины канала. Для тяжелых силовых кабелей больших сечений требуются кабель-каналы с усиленным профилем и дополнительными ребрами жесткости.
Второй параметр — заполняемость: площадь поперечного сечения кабелей не должна превышать 40-50% от внутренней площади кабель-канала для обеспечения охлаждения и возможности прокладки дополнительных линий. Третий параметр — степень защиты по IP, которая выбирается в зависимости от условий эксплуатации: для сухих помещений достаточно IP 20-IP 40, для влажных зон — IP 55, для наружной установки — IP 66.
Сравнительная таблица типов металлических кабель-каналов
| Тип кабель-канала | Применение | Защита от коррозии | Степень защиты IP | Типовая цена за 1 м, руб. |
|---|---|---|---|---|
| Перфорированный лоток | Цеха, склады, открытые площадки | Горячий цинк | IP 20-IP 40 | 400-1 200 |
| Сплошной короб (с крышкой) | Офисы, жилые здания, лаборатории | Оцинк. + полимер | IP 40-IP 55 | 600-2 500 |
| Герметичный короб (IP 66) | Влажные зоны, улица, химическое производство | Горячий цинк / нержавеющая сталь | IP 66 | 1 500-5 000 |
| Кабельная труба (металлорукав) | Защита отдельных кабелей в агрессивной среде | Оцинковка / нержавеющая сталь | IP 54-IP 67 | 200-1 000 |
При выборе производителя обращайте внимание на соответствие кабель-каналов требованиям ГОСТ и международным стандартам (например, IEC 61537). Сертификаты пожарной безопасности и добровольная сертификация качества — дополнительные гарантии надежности. Также важно наличие полного комплекта аксессуаров: соединений, подвесов, опор, заземлительных перемычек и ответвительных коробок.
Правила монтажа металлических кабель-каналов
Монтаж металлических кабель-каналов должен выполняться в строгом соответствии с проектной документацией и правилами устройства электроустановок (ПУЭ). Основные этапы: разметка трассы с учетом минимально допустимых расстояний до стен и потолка; установка крепежных элементов (кронштейнов, подвесов) с шагом не более 1,5-2 метров; сборка и соединение секций кабель-канала с использованием соединительных элементов; прокладка кабелей с соблюдением допустимых радиусов изгиба; установка крышек и заземление всех металлических частей.
Особое внимание следует уделить заземлению металлических кабель-каналов: согласно ПУЭ, все металлические кабельные трассы должны быть заземлены не реже чем через 20-30 метров с помощью специальных перемычек. Также важно обеспечивать вентиляцию кабельных трасс при прокладке кабелей с высокой тепловой нагрузкой, для чего используются перфорированные лотки или короба с вентиляционными зазорами. При монтаже необходимо использовать только исправный инструмент и средства индивидуальной защиты.
Типичные ошибки при выборе и монтаже
- Выбор кабель-канала без учета веса кабелей — перегрузка приводит к деформации или обрушению конструкции, особенно при большой длине пролетов.
- Игнорирование требований к заземлению металлических коробов — нарушение ПУЭ создает опасность поражения электрическим током при повреждении изоляции кабеля.
- Использование несовместимых соединительных элементов — соединение разнотипных систем ведет к ослаблению механической прочности и нарушению заземления.
- Прокладка кабелей с нарушением радиуса изгиба — повреждение изоляции и снижение пропускной способности кабеля.
- Недостаточное крепление крышек — риск их падения и повреждения кабелей при вибрации или случайном касании.
После завершения монтажа обязательно проводится проверка непрерывности заземления, визуальный осмотр всех соединений и маршрутизация кабелей с подписью в проектной документации. При выявлении несоответствий (недостаточный зазор, нарушение изоляции, отсутствие заземления) проводится корректировка до полного устранения замечаний. Только после этого кабельная трасса может быть введена в эксплуатацию.
Эксплуатация и техническое обслуживание
В процессе эксплуатации металлических кабель-каналов необходимо регулярно проводить визуальный осмотр состояния конструкций — не реже 1 раза в 3-6 месяцев. Особое внимание уделяется наличию коррозии, механических повреждений, ослаблению креплений и состоянию заземляющих соединений. При обнаружении очагов ржавчины проводится очистка и восстановление защитного покрытия с помощью антикоррозионных красок.
Раз в год рекомендуется проводить проверку сопротивления изоляции кабелей, проложенных в кабель-каналах, и тестирование системы заземления. При выявлении отклонений от нормы (снижение сопротивления изоляции ниже допустимого уровня или рост сопротивления заземления выше 4 Ом) проводятся ремонтные работы: замена поврежденных участков кабеля, подтяжка соединений или добавление заземляющих контуров. Соблюдение этих мер продлевает срок службы кабельной трассы до 30-40 лет.
```
